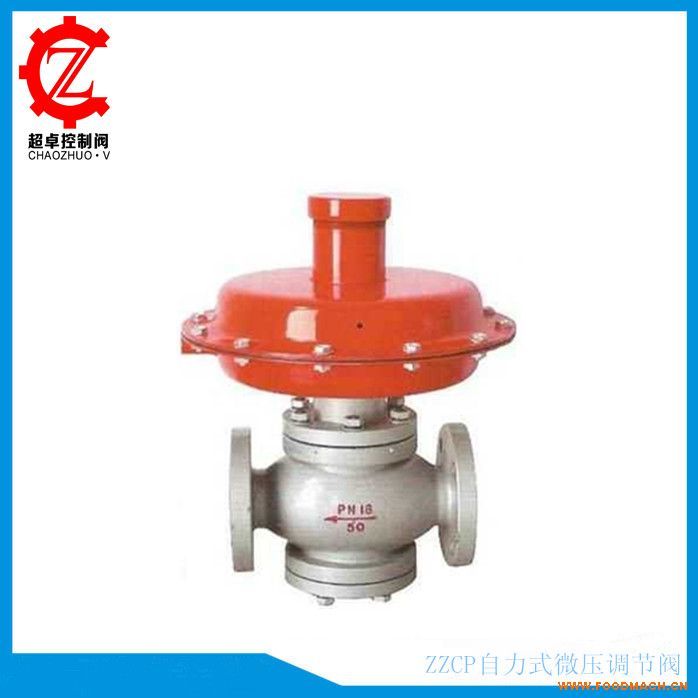

產品關鍵詞：自力式微壓調節閥 微壓調節閥 自力式調節閥 ZZCP
- 產品名稱：ZZCP自力式微壓調節閥【超卓閥門】
- 產品編號：51
- 產品商標：超卓
- 產品規格：常規
- 參考價格：面議
- 更新時間：2025/8/27 16:40:03
- 點擊次數：481次
一、ZZCP自力式微壓調節閥產品概述：
ZZCP自力式微壓調節閥無需外加能源，利用被控介質自身能量作為動力源，引入執行機構控制閥芯位置來改變截流面積，從而改變流量，達到控制閥后壓力穩定（閥后型）或泄壓（閥前型）的目的。具有動作靈敏，密封性好，壓力波動小等優點，廣泛應用于各種工業設備中氣體的微壓力控制。
本系列產品根椐閥芯形式分為單座（ZZVP、ZZCP）、雙座（ZZVN、ZZCN）兩種結構；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN0.1、1.0、1.6（MPa）；口徑范圍DN20～300；泄漏量等級有Ⅱ級、Ⅳ級、Ⅴ級和VI級4檔；流量特性為快開；壓力調節范圍在0.4～150kPa分檔，可按用戶需要組合滿足工況要求。
二、ZZCP自力式微壓調節閥特點：
1、無需停止生產即可進行設定值的調整；
2、無填料，閥桿上、下活動時不存在磨擦，上密封*可靠；
3、執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來；
4、閥體為四通形式，因而K、B型可通用一種閥體
閥體：
閥 體：ZG230-450、ZG1Cr18Ni9、ZG0Cr18Ni12Mo2Ti
閥 芯：0Cr18Ni9、0Cr18Ni12Mo2Ti、0Cr18Ni9+堆焊司鈦萊合金、0Cr18Ni12Mo2Ti+堆焊司鈦萊合金、0Cr18Ni9+增強聚四氟乙烯
閥 座：0Cr18Ni9、0Cr18Ni12Mo2Ti、0Cr18Ni9+橡膠、
閥 桿：0Cr18Ni9、0Cr18Ni12Mo2Ti
膜 蓋：Q23*、1Cr18Ni9Ti
波紋管：1Cr18Ni9Ti
膜 片：丁腈橡膠、三元乙丙膠、氟橡膠、耐油橡膠
三、ZZCP自力式微壓調節閥執行機構配置
型號 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 |
有效面積cm2 | 350 | 350 | 560 | 900 |
行程mm | 16 | 25 | 40 | 60 |
彈簧范圍KPa | 20～100(標準):40～200; | |||
四、ZZCP自力式微壓調節閥允許壓差
供氣壓力 | 彈簧范圍 | 允許壓差 | |||||||||
公稱通徑 | |||||||||||
G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||
1.4 | 0.2～1.0 | 16 | 16 | 8 | 5 | 5 | 3 | 2.5 | 2 | 1.2 | 0.8 |
4.0 | 0.8～2.4 | 16 | 16 | 16 | 12 | 11 | 7 | 6.5 | 4.5 | 2.8 | 2.0 |
五、ZZCP自力式微壓調節閥性能
泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料,
可調范圍30：1
Kv值和行程
公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
閥座直徑 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
L | 116 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 480 |
A | 267 | 267 | 267 | 267 | 267 | 267 | 350 | 350 | 350 | 470 |
H | 401 | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
H1 | 50 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
