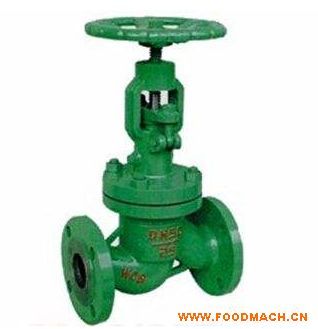

真空截止閥
產品詳情：
真空截止閥的詳細信息
產品名稱：真空截止閥
產品型號：NKJ61H/Y
真空截止閥按JB/T3595標準設計制造，滿足電站設備配套使用要求。
設計了真空密封結構填料室，隔離真空可靠。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。
法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行
真空截止閥主要結構特點及用途
真空隔離截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏。
密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。
結構簡單，緊湊，檢修方便，使用壽命長。
閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統與大氣隔離，具有很好的真空密封性能。
本系列閥門連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。
該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用.
真空截止閥主要性能規范
產品類型 殼體強度試驗/Mpa 上密封試驗/Mpa 密封試驗/Mpa 適用介質 適用溫度/℃
NKJ61H-40 6.O 4.4 4.4 水、蒸汽、空氣 ≤425
NKJ61H-64 96 7.O 7.O
NKJ61H-100 15.O 11.0 11.O
NKJ61Y-40l 6.O 4.4 4.4 水、蒸汽、空氣 ≤550
NKJ61Y-64l 9.6 7.0 7.O
NKJ61Y-1OOI 15.O 11.O 11.O
真空截止閥主要零件材料
零件名稱 閥體、閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件
NKJ61H-C型 25或WCB 鉻不銹鋼 鉻不銹鋼 H：合金鋼 鋁青銅 膨脹復合石墨 優質碳鋼
NKJ61Y-l型 鉻鉬鋼 20CrlM01vA 或38CrMoAlA 12CrlMo 1VA Y：硬質合金 鉻鉬鋼
真空截止閥主要尺寸及重量
公稱通徑
DN/mm 公稱壓力
PN/Mpa 主要外形尺寸和連接尺寸/mm
L H D D0 D1 L1 α W
1O 4.0 130 245 36 11 18.4 1O - 120
15 130 245 36 16 22.5 1O - 120
20 150 265 44 21 28.5 11 - 160
25 160 270 48 26 34.5 12 - 200
32 180 285 48 34 - - 37o30’ 200
40 200 320 55 40 - - 37o30’ 240
50 230 365 64 48 - - 37o30’ 320
65 290 41O 82 66 - - 37o30’ 300
80 31O 430 95 78 - - 37o30’ 300
100 350 470 117 1OO - - 37o30’ 350
125 400 500 143 126 - - 37o30’ 350
150 480 533 167 150 - - 37o30’ 400
1O 6.4 130 245 36 1O 18.4 1O - 120
15 130 245 36 15 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 280 48 33 - - 37o30’ 200
40 200 320 55 39 - - 37o30’ 240
50 230 365 64 48 - - 37o30’ 320
65 290 41O 82 65 - - 37o30’ 320
80 31O 430 95 76 - - 37o30’ 360
100 350 470 117 98 - - 37o30’ 400
125 480 500 143 123 - - 37o30’ 400
150 480 533 167 148 - - 37o30’ 500
1O 10.O 130 245 36 1O 18.4 1O - 120
15 130 245 36 14 22.5 1O - 120
20 150 265 44 20 28.5 11 - 160
25 160 270 48 25 34.5 12 - 200
32 180 285 48 32 - - 37o30’ 200
40 200 320 55 38 - - 37o30’ 240
50 230 355 64 48 - - 37o30’ 320
65 290 41O 82 63 - - 37o30’ 320
80 31O 430 95 74 - - 37o30’ 360
1OO 350 470 117 97 - - 37o30’ 400
125 400 500 143 123 - - 37o30’ 400
150 480 533 167 148 - - 37o30’ 500
以上是真空截止閥的詳細信息，如果你對真空截止閥的價格型號、圖片有什么疑問，歡迎來電咨詢！
