| 名稱 | 型號 | 數量 | 材質 | 技術參數 | 圖片（僅供參考） | |

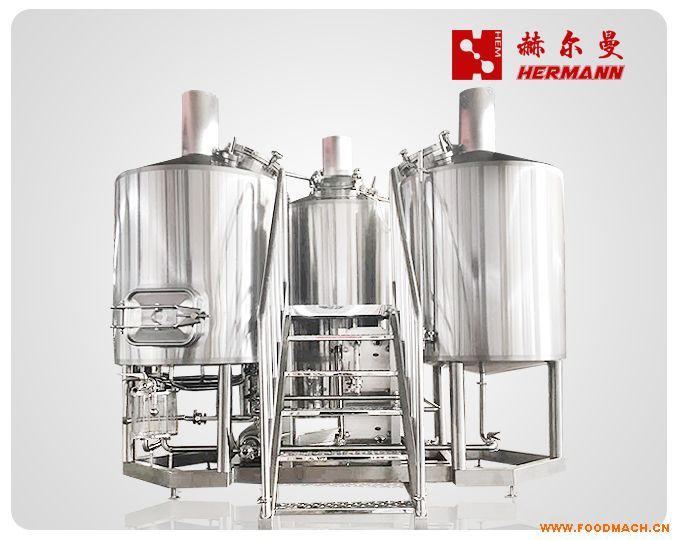

糖化系統 | 01 | 糖化鍋 | 500L | 1套 | 304不銹鋼 | 1. 外形尺寸：φ1160×2180； 2. 總?cè)莘e760L,有效容積500L； 3. 機械攪拌：擺線針輪減速機， 4. 電機功率0.55kW，速比1：29；變頻調速； 5. 內膽厚度3mm,外包厚度2mm，保溫層厚度80mm； 6. 板面保護焊縫拋砂光帶； 7. 裝飾筒400mm。 8. 蒸汽加熱,贈送室內排氣。 |
|
| 02 | 過濾旋沉槽 | 500L | 1套 | 304不銹鋼 | 1. 外形尺寸：φ1160×2100； 2. 總?cè)莘e860/760L,有效容積均為500L； 3. 機械攪拌：擺線針輪減速機，電機功率0.55kW，速比1:43,變頻調速； 4. 內膽厚度3mm,外包厚度2mm，保溫層厚度80mm； 5. 板面保護焊縫拋砂光帶； 6. 裝飾筒400mm。 |
|
| 03 | 電蒸汽發生器 | 50kg/h | 1臺 |
| 1. 功率：36KW; 2. 配套水軟化處理及自動補水裝置 |
|
| 04 | 麥芽粉碎機 | 300-500Kg/h | 1臺 | 碳鋼 | 1.對輥式； 2.電機、皮帶輪、皮帶配套; 3.電機功率1.1kw |
|
| 05 | 麥汁泵 | 流量3m3/h揚程18m | 1臺 | 不銹鋼 | 380V,0.75kW，變頻調速；進口φ38，出口φ32，卡箍連接；外形尺寸：500×250×350 |
|
| 06 | 板式換熱器 | BR0.1/6 6㎡ | 1臺 | Q235/06Cr19Ni10 | 雙段6導程,外形尺寸：540×320×710； 冰水進出口G3/4，自來水進口G1，自來水出口φ32卡箍，麥汁進出口φ32卡箍 |
|
| 07 | 糖化排氣筒 |
| 配套 |
| 室內排氣 |
|
| 08 | 糖化組合管路 | ISO: Φ51/Φ38/Φ32 | 1套 | 06Cr19Ni10 | 衛生級不銹鋼閥門及管路，單面焊接雙面成型 |
|
| 09 | 麥汁測溫計 | WNG/WNY(0～100℃) | 1只 | 玻璃/06Cr19Ni10 | 不銹鋼金屬套管溫度計 |
|
| 10 | 測溫充氧組合 | Ф32 | 1套 | 06Cr19Ni10 | 換熱器麥汁出口用 |
|
| 11 | 鈦棒 | Ф22×125 | 1只 | 金屬鈦 | 過濾精度：0.45μm；接口M12 |
|
| 12 | 測量筒 | φ32 | 1只 | 06Cr19Ni10 | L=400 |
|
| 13 | 附溫糖度計 | 10°、20° | 各2支 | 玻璃 | / |
|
| 14 | 出糟耙 | L=1300 | 1把 | 不銹鋼 | / |
|
| 15 | 操作平臺 | 配套 | 1件 | 不銹鋼 | / |
|
發酵系統 | 01 | 發酵罐 | 500L | 3只 | 不銹鋼 | 1. 彌勒板降溫夾套； 2. 外形尺寸：φ1060×2130； 3. 總?cè)莘e740L,有效容積500L； 4. 換熱面積：2m2； 5. 內膽厚度3mm,外包厚度2mm，保溫層厚度80mm； 6. 內膽機械拋光/酸洗，外板面保護，焊縫拋砂光帶； 7. 安全閥、電磁水閥、電磁氣閥附件配套。 |
|
| 02 | 酵母添加罐 | 5L | 1只 | 不銹鋼 | 1. 外形尺寸：φ159×540； 2. 有效容積5L； 3. 內膽拋光，外噴砂處理； 4. 閥門、附件配套 |
|
| 03 | 食用軟管 | Ф32內徑L=20m/根 | 1根 | / | 配套軟管接頭 |
|
| 04 | 冷媒管路 | φ32/φ25 | 配套 | PPR | 含閥門、管件 |
|
| 05 | 保溫管路 | φ32/φ25（內徑） | 配套 | 聚乙烯 | 配PAP板及膠帶 |
|
制冷系統 | 01 | 冰水罐 | 1500L | 1只 | 不銹鋼 | 1. 外形尺寸：φ1460×1980； 2. 總?cè)莘e1650L,有效容積1500L； 3. 保溫層厚度80mm； 4. 內外板面保護，焊縫內部酸洗，外部拋砂光帶; 5. 閥門、附件配套。 |
|
| 02 | 制冷機組 | 11000w/h（5HP） | 1組 | 組合件 | 風冷式制冷機 |
|
| 03 | 冰水泵 | 流量3m3/h揚程25m | 1臺 | 碳鋼 | 自吸式 220V 0.75kW 去換熱器；帶不銹鋼罩 |
|
| 04 | 管路 | Ф32 | 配套 | PPR | / |
|
| 05 | 閥門 | Ф32 | 配套 | 不銹鋼 | / |
|
| 06 | 保溫管路 | Ф32（內徑） | 配套 | 聚乙烯 | 配PAP板及膠帶 |
|
清洗系統 | 01 | 消毒車 | 1300×600 | 1組 | 不銹鋼 | 1. 消毒罐:有效容積50L； 2. 筒體厚度：2mm；2B板； 3. 閥門、附件配套； 4. 焊縫處拋砂光帶 |
|
| 02 |
|
|
|
| 1. 堿罐:有效容積50L； 2. 筒體厚度：2mm；2B板； 3. 閥門、附件配套； 4. 焊縫處拋砂光帶； 5. 電熱管2kW； 6. 溫度顯示 |
|
| 03 | 洗滌泵 | 流量3m3/h揚程18m | 1臺 | 不銹鋼 | 380V,0.75kW；進口φ38，出口φ32卡箍連接 外形尺寸：500×250×350 |
|
| 04 | 管路、閥門 | Ф38/Ф32 | 1套 | 06Cr19Ni10 | 衛生級 |
|
| 05 | 控制盒 | 200×75×120 | 1個 | 噴塑 | / |
|
| 06 | 鋼絲軟管 | Ф32 L=1.5m | 1根 | 食品膠管 | 配Ф32不銹鋼膠管接頭及管夾 |
|
控制系統 | 控制柜 | 600×350×1500 | 1套 | 噴塑 | /plc控制系統 |
| |
| 控制線、信號線 | / | 配套 | / | 長度據平面布置圖定 |
| |
| 控制線信號線線管 | / | 配套 | / | 長度據平面布置圖定 |
| |
總計 |
|
|
|
|
| ||
