產品關鍵詞：碳鋼無銷渦輪對夾蝶閥 DN32-1200 廠家直供現貨

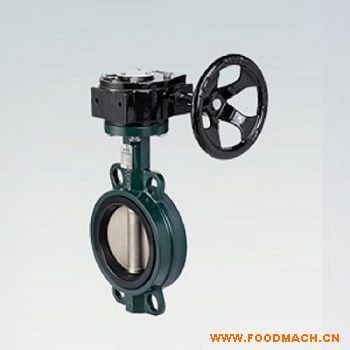

- 產品名稱：碳鋼渦輪無銷對夾蝶閥
- 產品編號：
- 產品商標：江瑞
- 產品規格：空
- 參考價格：面議
- 更新時間：2021/4/14 14:36:28
- 點擊次數：548次
江瑞本不銹鋼對夾蝶閥系列產品： |
公稱通徑DN(mm) | 32～1200 | |
公稱壓力PN(MPa) | 1.0～1.6 | |
公稱壓力Ps(MPa) | 強度試驗 | 1.5～2.4 |
密封試驗 | 1.1～1.76 | |
主要 零件 | 閥體 | HT200、QT450、WCB、CF8、CF8M、CF3M |
閥板 | 球鐵鍍鎳、球鐵鍍尼龍、CF8、CF8M、CF3M、2507、1.4469、1.4529全襯膠板等 | |
密封圈 | EPDM、NBR、PTFE、氟橡膠等 | |
連接形式 | 對夾式、法蘭式 | |
通徑 | 安裝尺寸 | ||||||||
A | B | L | H1 | H | ΦD1 | ΦD | n--Φd | ||
PN10 | PN16 | ||||||||
DN40 | 148 | 136 | 34 | 65 | 174 | 89 | 110 | 110 | 4--20 |
DN50 | 148 | 136 | 42 | 70 | 192 | 97 | 125 | 125 | 4--20 |
DN65 | 148 | 136 | 45 | 72 | 206 | 112 | 145 | 145 | 4--20 |
DN80 | 148 | 136 | 45 | 90 | 217 | 127 | 160 | 160 | 4--20 |
DN100 | 148 | 136 | 52 | 108 | 232 | 160 | 180 | 180 | 4--23 |
DN125 | 148 | 136 | 55 | 120 | 222 | 188 | 210 | 210 | 4--23 |
DN150 | 148 | 136 | 56 | 134 | 272 | 216 | 240 | 240 | 4--23 |
DN200 | 193 | 263 | 61 | 166 | 317 | 268 | 295 | 295 | 4--23 |
DN250 | 193 | 263 | 66 | 206 | 356 | 330 | 355 | 350 | 4--23 |
DN300 | 210 | 263 | 77 | 234 | 381 | 384 | 410 | 400 | 4--23 |
DN350 | 210 | 263 | 77 | 265 | 419 | 422 | 470 | 460 | 4--23 |
DN400 | 301 | 400 | 86 | 297 | 475 | 473 | 525 | 515 | 4--26 |
DN450 | 301 | 400 | 104 | 331 | 301 | 526 | 585 | 565 | 4--26 |
DN500 | 215 | 300 | 130 | 361 | 317 | 599 | 650 | 620 | 4--26 |
DN600 | 334 | 300 | 152 | 459 | 334 | 693 | 770 | 725 | 4--30 |
