3G型三螺桿泵主要用來輸送溫度≤150℃,粘度5-760cSt,無腐蝕性,不含固體顆粒,具有潤滑性能的介質.
應用范圍：
1,介質為直線連續輸送,無攪拌,無脈動.
2,振動小,噪音低.
3,壓力高,效率高.
4,結構簡單,拆裝方便.
5,體積小,重量輕.
6,磨損輕微,壽命長.
結構特點：
一般采用機械密封(特殊要求,可選用磁力驅動,零泄露結構).泵通過爪型聯軸器由電動機驅動.從主軸外伸端向泵年,為順時針旋轉.

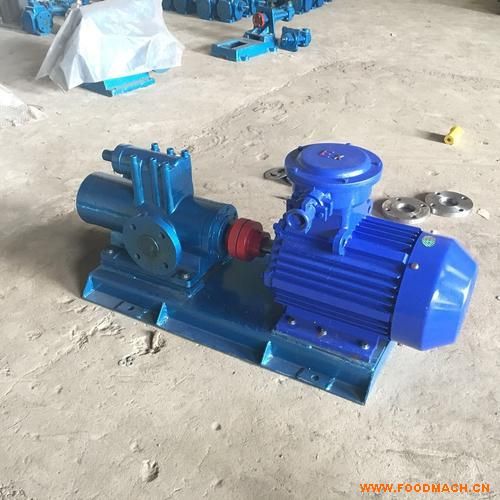

3G三螺桿泵結構
1,結構簡單:具有多種結構形式,一般小流量0.2~6.5m3/h,泵的泵體和襯套合為一體(統稱泵體),軸封為機械密封. 中等流量以上的泵襯套為一單獨的零件固定于泵體內,大流量泵多制成雙吸結構臥式安裝,軸封根據輸送介質的不同有機械密封和填 料密封兩種.船用泵的安裝形式有臥式和立式兩種,原動機為交,直流船用電動機.
2,壽命長:三螺桿泵的主動螺桿由電動機驅動,主,從桿之間沒有機械接觸,而由所輸壓力液體驅使從桿繞軸心線自轉,主,從桿 之間,螺桿與襯套之間皆有一層油膜保護,因而泵的機械摩擦極小,壽命堪稱半*性.
3,所輸液體在泵內作軸向勻速直線運動,故壓力脈動小,流量穩定,噪音低,由于轉動部件慣性小,則起動力矩和振動很小.
4,具有高吸入能力.高效率.
5,為保證泵,電機及管路系統的安全,中等流量以上的螺桿泵均帶有安全閥,當壓力超過安全閥的設定壓力時,高壓油將回流至泵的進油口.
產品材質：
主,從螺桿16MnCrS5,40Cr,45,38CrMoALA
泵體:HT200,QT450-10,ZCuSn10Pl,ZG270-500
3G三螺桿泵按泵的用途分類共分為5個系列
