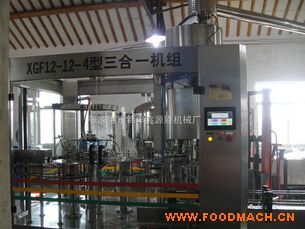

- 產品名稱：XGF12-12-4三合一灌裝機
- 產品編號：
- 產品商標：
- 產品規格：
- 參考價格：面議
- 更新時間：2014/11/12 12:44:56
- 點擊次數：722次
XGF12-12-4三合一瓶裝機集沖洗、灌裝、封蓋于一體，是以國內先進技術為基礎，根據客戶技術要求精心制造而成。采用可視觸摸屏操作，PLC程序控制，變頻器調速，開關電源變壓，PLC控制沖洗泵與灌裝泵的啟動與停止，使得主機自動化控制的穩定性進一步加強。本機的生產能力為3000瓶/時，灌裝容量為500ml.
1. 瓶裝飲用水生產過程：
瓶子由通過人工上瓶臺與風送道傳遞，然后通過撥瓶星輪傳送至三合一機的沖瓶機。沖瓶機回轉盤上裝有瓶夾，瓶夾夾住瓶口沿一導軌翻轉180°，使瓶口向下。在沖瓶機特定區域，沖瓶夾噴嘴噴出沖瓶水，對瓶子內壁進行沖洗。瓶子經沖洗后在瓶夾夾持下沿導軌再翻轉180°，使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至灌裝機。進入灌裝機的瓶子由瓶頸托板卡住并在凸輪作用下將瓶子上升，然后由瓶口將灌裝閥頂開。灌裝采用重力灌裝方式。灌裝閥打開后物料通過灌裝閥完成灌裝過程，灌裝結束后瓶口下降離開灌裝閥，瓶子通過卡瓶頸過渡撥輪進入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位，保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機上保持公轉并自轉，在凸輪作用下實現旋蓋、脫蓋動作，完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上，由輸送鏈傳送出三合一機，并經過動力輸送帶完成產品輸送燈檢噴碼貼標裝箱等后續工作。
XGF12-12-4三合一灌裝機主要特點：
（1）本機結構緊湊，控制系統完善，操作方便，自動化程度高；
（2）變換瓶形只需更換旋蓋部分星輪，弧形導板即可實現；
（3）與物料接觸之零件均采用優質不銹鋼制造，無工藝死角，易清洗；
（4）采用高速灌裝閥，液位準確無液損，確保灌裝工藝要求；
（5）封蓋頭采用磁力恒扭矩裝置，確保封蓋質量，并且不會損壞瓶蓋；
（6）采用高效的理蓋系統，具有完善的自控與保護裝置；
（7）設有完善的過載保護裝置，能有效的保護設備及操作者的安全；
（8）控制系統具有生產速度控制、缺蓋檢測、卡瓶自停及產量計數等功能；
（9）主要電器元件采用國際*產品；
（10）整機操作采用先進的觸摸屏控制，可實現人機對話操作。
3：三合一設備配置及主要技術參數
序號 | 名稱 | 規格 | 數量 | 材料 | 產地 |
1 | 生產能力 | （500ml）3000 | 瓶/H | 本廠 | |
2 | 沖瓶機械手 | 12 | 只 | 不銹鋼 | 本廠 |
3 | 灌裝閥 | 12 | 只 | 不銹鋼 | 本廠 |
4 | 旋蓋頭 | 4 | 只 | 不銹鋼 | 本廠 |
5 | 主電機功率 | 1.5KW | 1臺 | 上海如利電機 | |
6 | 進瓶風機功率 | 0.75KW | 1臺 | 無錫 | |
7 | 進液泵功率 | 0.75KW | 1臺 | 不銹鋼 | 廣東林霄泵 |
8 | 沖洗泵功率 | 0.37KW | 1臺 | 不銹鋼 | 廣東林霄泵 |
9 | 理蓋電機功率 | 0.09KW | 1臺 | 鑄鋁 | |
10 | 出瓶輸送電機功率 | 0.37kw | 1臺 | 鑄鋁 | 浙江黃巖 |
11 | 適用瓶高度 | ≤250mm | |||
12 | 適用瓶徑 | ￠40—￠90mm | |||
13 | 沖洗水壓力 | ≥0.35Mpa | |||
14 | 1.5KW變頻器 | 1只 | 臺達 | ||
15 | 電器控制系統 | 主機PLC控制 | 三菱 | ||
16 | 觸摸屏 | 7寸彩屏 | 信捷 | ||
17 | 進瓶風道長度 | 隨機2 | 米 | 304 | 本廠 |
18 | 出瓶輸送長度 | 隨機2 | 米 | 304 | 本廠 |
19 | 出瓶輸送鏈板 | 4 | 米 | 工程塑料 | 廣東 |
20 | 主機外形尺寸 | 1.9×1.4×2 | 米 | ||
21 | 主機總重量 | ≈1500 | KG |
