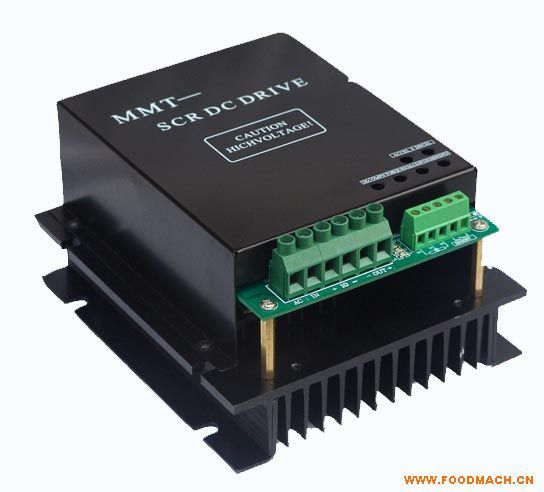

MMT—110/220DR20/3*L
20A，3*，90-220V，力矩和速度模式可選擇，模擬量，開關量，單向可控硅調速
1. 性能指標：
主電源（VAC）：110/220±10%
頻率（Hz）：50/60
輸出電樞電壓范圍（VDC）：0—90/110/180/220
輸出磁場電壓范圍（VDC）：100/200
輸出電樞電流范圍（A）：20/35
輸出磁場電流范圍（A）：5
給定信號方式（V）：0—5，0—10，電位器
使能控制方式：開關量
加速時間調整范圍（S）：0—10
減速時間調整范圍（S）：0—10
調速比（開環）：80：1
電樞反饋轉速精度（%）：±1
IR力矩補償范圍（VDC@滿載）：0—80
電壓隨線性度變化（%基本速度）：±1
使用環境溫度范圍（℃）：—10—+50
過流保護范圍：0—設定值
過流保護方式：限幅
2. 產品特點：
漲力模式和速度模式選擇
可控硅斬波控制
采用SMT技術，體積小
標準信號接口
雙閉環PI調節
低速運轉力矩大
開環調速比高80：1
較好的挖土機特性
過載電流自動限幅
上/下限速度設定
抗干擾能力強
加減速自動平滑過渡
跟隨性好，動態響應快
使能控制功能
3. 外形尺寸：
4.接線圖
