產品關鍵詞：對夾式蝶閥 硬密封蝶閥 法蘭蝶閥 不銹鋼蝶閥

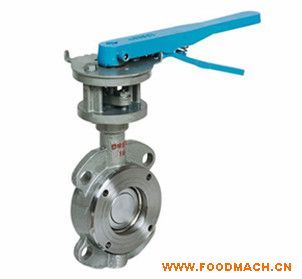

- 產品名稱：D73H對夾硬密封蝶閥
- 產品編號：JK008
- 產品商標：上海嘉科
- 產品規格：DN25-300
- 參考價格：面議
- 更新時間：2013/7/30 13:46:23
- 點擊次數：1059次
D41W手動通風蝶閥【上海嘉科閥門】 | D41X手動軟密封蝶閥【上海嘉科閥門】 | D43H法蘭硬密封蝶閥【上海嘉科閥門】 | D73H對夾硬密封蝶閥【上海嘉科閥門】 | D343H雙向硬密封蝶閥【上海嘉科閥門】 |
D343H凸耳式美標蝶閥【上海嘉科閥門】 | D363H硬密封焊接蝶閥【上海嘉科閥門】 | D71X對夾軟密封蝶閥【上海嘉科閥門】 | D341W渦輪通風蝶閥【上海嘉科閥門】 | D341X軟密封法蘭蝶閥【上海嘉科閥門】 |
D371X蝸輪對夾軟密封蝶閥【上海嘉科閥門】 | D973H電動對夾硬密封蝶閥【上海嘉科閥門】 | D373H對夾式美標蝶閥【上海嘉科閥門】 | D373H對夾硬密封蝶閥【上海嘉科閥門】 | D641W氣動通風蝶閥【上海嘉科閥門】 |
D641X氣動法蘭軟密封蝶閥【上海嘉科閥門】 | D643H氣動法蘭硬密封蝶閥【上海嘉科閥門】 | D671X氣動對夾軟密封蝶閥【上海嘉科閥門】 | D673H氣動對夾式硬密封蝶閥【上海嘉科閥門】 | D941W電動通風蝶閥【上海嘉科閥門】 |
D671X氣動對夾軟密封蝶閥【上海嘉科閥門】 | D71X對夾軟密封蝶閥【上海嘉科閥門】 | D971X電動對夾軟密封蝶閥【上海嘉科閥門】 | D943H電動法蘭硬密封蝶閥【上海嘉科閥門】 | D941X電動法蘭軟密封蝶閥【上海嘉科閥門】 |
專業的制造，嚴格的把關；打造*品質的好閥門-----【嘉科閥門】【021-51870715】
嘉科蝶閥簡介：
蝶閥又叫翻板閥，是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。
結構：主要由閥體、閥桿、碟板和密封圈組成。閥體呈圓筒形，軸向長度短，內置碟板。
工作原理：蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
使用范圍
蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。
結構特點
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、蝶閥可以運送泥漿，在管道口積存液體*少。 低壓下，可以實現良好的密封。 調節性能好。
3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
驅動形式有手動、蝸輪傳動、電動、 氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。
蝶閥的優點
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。
3、可以運送泥漿，在管道口積存液體*少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大，流體阻力較小。
7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
