產品關鍵詞：對夾式蝶型止回閥

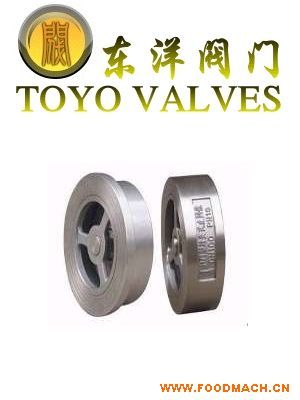

- 產品名稱：對夾式蝶型止回閥
- 產品編號：H71H
- 產品商標：上海東洋TOYO
- 產品規格：DN100
- 參考價格：15
- 更新時間：2014/7/9 20:47:58
- 點擊次數：711次
一、用途及特點
H71H對夾式蝶型止回閥采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
二、執行標準
設計制造：JB/T8937
結構長度：JB/T8937
配管法蘭：JB/T74
試驗與檢驗：JB/T9092-1999
三、主要技術參數
|
試驗壓力 |
公稱壓力PN（MPa） | ||
|
1.6 |
2.5 |
4.0 | |
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
|
閥體材料 |
WCB(C) |
CF8(P) |
CF8M(R) |
|
工作溫度 |
≤425 |
≤100 |
≤100 |
|
適用介質 |
水，蒸氣、油品 |
硝酸類 |
醋酸類 |
四、主要外形尺寸
|
公稱通徑 DN(mm) |
L |
D | ||
|
1.6 |
2.5 |
4．0 | ||
|
15 |
25 |
48 |
48 |
48 |
|
20 |
31.5 |
58 |
58 |
58 |
|
25 |
35.5 |
68 |
68 |
68 |
|
32 |
40 |
80 |
80 |
80 |
|
40 |
45 |
90 |
90 |
90 |
|
50 |
56 |
105 |
105 |
105 |
|
65 |
63 |
125 |
125 |
125 |
|
80 |
71 |
140 |
140 |
140 |
|
100 |
80 |
160 |
165 |
165 |
|
125 |
110 |
190 |
195 |
195 |
|
150 |
125 |
215 |
225 |
225 |
|
200 |
160 |
270 |
285 |
290 |
|
250 |
200 |
330 |
340 |
350 |
|
300 |
250 |
385 |
400 |
415 |
