產品關鍵詞：薄膜襯四氟調節閥
  • 產品名稱：ZMJBP氣動單座薄膜襯四氟調節閥
  • 產品編號：ZMJBP
  • 產品商標：上海TOP
  • 產品規格：DN100
  • 參考價格：120
  • 更新時間：2014/7/10 16:04:26
  • 點擊次數：754次

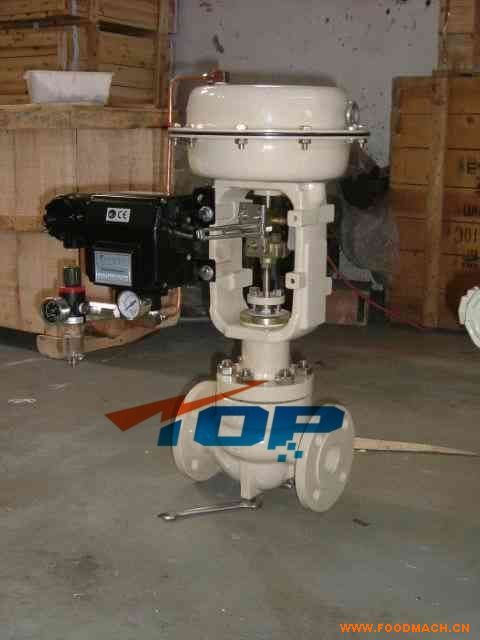

ZMJBP氣動單座薄膜襯四氟調節閥

ZMJBP-16F46P 氣動單座薄膜襯四氟調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。


一、產品特點
1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量�。河捎陂y芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。

二、零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管
填片：橡膠石棉板、10’’、 1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：30SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
三、技術參數
性能指標：（表一）
項目
性能指標
基本誤差％
≤±8
回差％
≤8
死區％
≤6
額定流量系數誤差
≤±10％（Kv≤5時±15％）
泄漏量
≤0.01％閥額定容量
技術參數：（表二）
公稱通徑DN（mm）
G3/4’’
20
25
32
40
50
65
80
100
150
閥座直徑DN（mm）
3
4
5
6
7
8
10
12
15
20
26
32
40
50
65
80
100
150
額定流量系數KV
0.08
1.12
0.20
.032
0.50
0.80
1.2
2
3.2
5
8
12
20
32
50
70
100
240
流量特性
直線
直線\等百分比
公稱壓力PN（Mpa）
1.01.6
配用執行機構
型號
ZHA-22
ZHA-23
ZHA-34
ZHA-45
有效面積cm
200
280
400
630
1000
工作行程mm
10
10
16
25
40
60
彈簧范圍KPa
20-10040-200
作用方式
氣關式或氣開式
工作溫度
-30~200℃
固有可調比R
30：1
 調節閥的允許壓差：（見表三）
標準組配的氣動單座閥，其氣動薄膜執行機構的輸出力是一定的。為實現理想的調節和關閉，閥門的壓差必須限制在一定數值內，本產品應按表3選用。當壓差超過允許值時，可調整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力，但訂貨時必須與我公司聯系，說明具體情況后方可訂貨。
充許壓差：（表三）
供氣壓力（MPa）
彈簧范圍（MPa）
公稱通徑（DN）
G3/4’’
20
25
32
40
50
65
80
100
150
閥座直徑（DN
3-8
10
12
15
20
26
32
40
50
65
80
100
150
0.14
20~100
允許壓差 △P（MPa）




























注：流開流態，關閉時p2=0
主要零件材料：（表四）
零件名稱
材料
零件名稱
材料
閥體
ZG25襯F46（FEP）
波紋管
F4（PTFE）
閥芯
2Cr13襯F46（FEP）
哈氏合金、蒙乃爾
填料
F4（PTFE）
閥座
2Cr13襯F46（FEP）
柔性石墨
哈氏合金、蒙乃爾
注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。
外形尺寸：（表五）
公稱通徑 DN（㎜）
3/4″
20
25
32
40
50
65
80
100
150
L
116
180
185
200
220
250
275
300
350
480
A
245
245
245
245
290
290
362
362
362
454
H
401
445
485
495
523
532
697
699
699
817
H1
50
65
70
80
71
88
102
140
170
190
重量
17
17
19
21
28
31.5
54
64
80
120
