產品關鍵詞：電動調節隔膜閥
- 產品名稱：ZDSG型直行程電動調節隔膜閥
- 產品編號：ZDSG
- 產品商標：上海TOP
- 產品規格：DN100
- 參考價格：120
- 更新時間：2014/7/10 16:12:15
- 點擊次數：666次
|

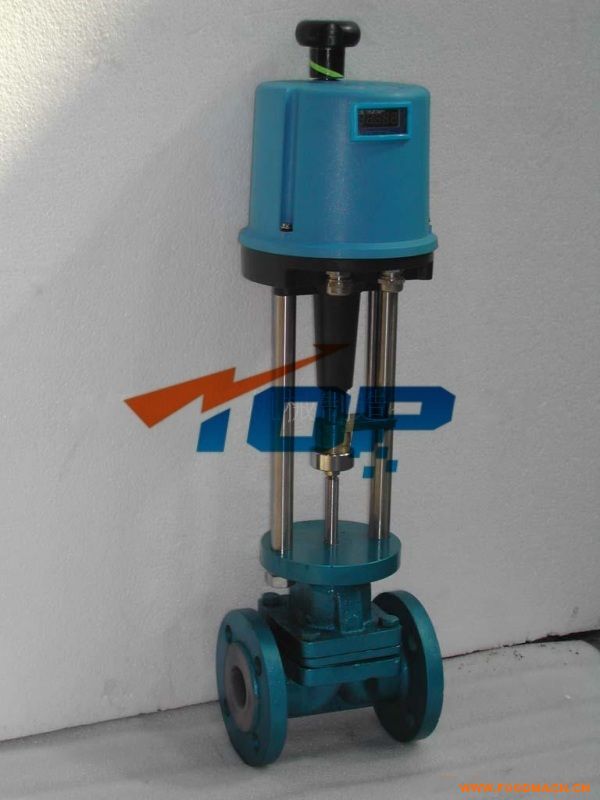

ZDSG型直行程電動調節隔膜閥
ZDSG型直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。 |
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系數Kv |
8 |
12 |
16 |
28 |
60 |
68 |
90 |
160 |
300 |
|
公稱壓力MPa |
1.0 | ||||||||
|
配用執行機構 |
PSL202 |
PSL 204 |
PSL 208 |
PSL 210 | |||||
|
行程 |
10 |
16 |
25 |
40 | |||||
|
允許壓差MPa |
1.0 | ||||||||
|
閥體材料 |
襯里材料 |
隔膜材料 |
使用溫度 |
適用場合 |
|
鑄鐵 |
無 |
氯丁橡膠 |
0~+65℃ |
無腐蝕性介質，水及研磨劑；泥漿類介質 |
|
HT20-40 |
聚三氟氯乙烯 |
氟橡膠 |
-20~+150℃ |
強酸，強堿，強氧化劑和一般有機溶劑，不適用于泥漿介質 |
|
鑄不銹鋼
ZG1Cr18Ni9Ti |
無 |
氟橡膠 |
-20~+200℃ |
一般酸、堿有機溶劑介質 |
|
公稱通徑 |
H1（mm） |
L（mm） |
H（mm） |
重量（Kg） |
|
15 |
47.5 |
140 |
578 |
15.5 |
|
20 |
52.5 |
145 |
578 |
16.5 |
|
25 |
57.5 |
155 |
578 |
17.5 |
|
32 |
67.5 |
165 |
587 |
22 |
|
40 |
72.5 |
190 |
602 |
24 |
|
50 |
80 |
210 |
642 |
31 |
|
65 |
90 |
240 |
650 |
54 |
|
80 |
97.5 |
270 |
655 |
59 |
|
100 |
107.5 |
335 |
737 |
73 |
